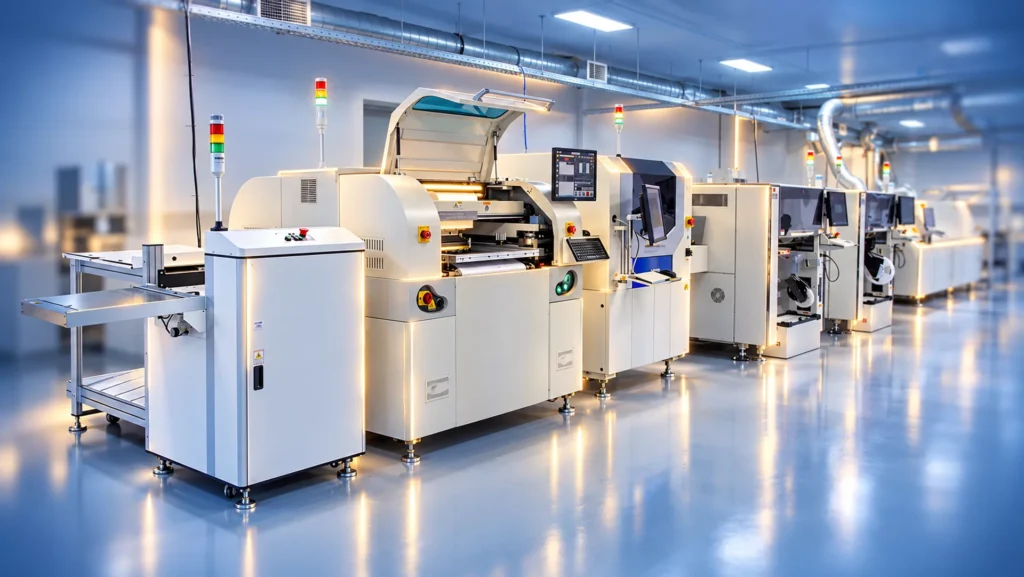

Специалисты 2A-Pro берут на себя все вопросы по изготовлению печатных плат любого уровня сложности и класса точности и помогают определить оптимальные характеристики платы.
Помимо изготовления, мы выполняем монтаж печатных плат и сборку платы в корпус.
Виды печатных плат
- Односторонние и двусторонние
- Многослойные
- СВЧ
- На металлическом основании, алюминиевые
- Гибкие и гибко-жёсткие
- Сложные и нестандартные
Требования к платам для поверхностного монтажа
Чтобы плата прошла на нашей линии SMT без доработок, она должна соответствовать рекомендациям:
- Платы меньше 100×100 мм изготавливаются в мультизаготовках. Количество плат в мультизаготовке определяется индивидуально под оптимальный техпроцесс.
- Допустимые габариты платы/мультизаготовки: от 60×60 до 480×400 мм.
- Технические поля шириной 5 мм без компонентов поверхностного монтажа с двух противоположных сторон, желательно по длинной стороне.
- На контактных площадках SMD-компонентов не должно быть переходных отверстий.
- Не менее двух реперных знаков по диагонали платы, на максимальном расстоянии друг от друга и не ближе 5 мм к краю. Размер знака — окружность Ø1 мм внутри окружности Ø3 мм с открытой маской.
2A-Pro поможет подготовить печатные платы к серийному производству. Наши приоритеты — качество, надёжность и оперативность.
Оставьте заявку — инженер свяжется с вами в течение рабочего дня.
